詳細信息
數控系統：西門子808D
可選：華中系統、廣數系統 GSK980TC3、法拉克0i-TF，價格不同
附件清單：
名 稱 | 規 格 及 型 號 | 臺量 | 備注 |
1、三爪卡盤 | K11200 | 1只 | 裝在機器上 |
2、開口扳手 | 10-12/14-17/17-19 | 1把 | |
3、內六角扳手 | 3、4、5、6、8、10 | 1只 | |
4、刀架扳手 | □10.2x10.2 | 1把 | |
□14X14 | 1把 | ||
5、呆頂尖 | 莫氏3號 | 2只 | |
6、頂尖套 | 莫氏5/3號 | 1只 | |
7、油槍 | 150ML | 1件 | |
8、十字起 | 3” | 1把 | |
9、一字起 | 3” | 1把 | |
10、防震墊鐵 | Ф125 | 6套 |
規格參數

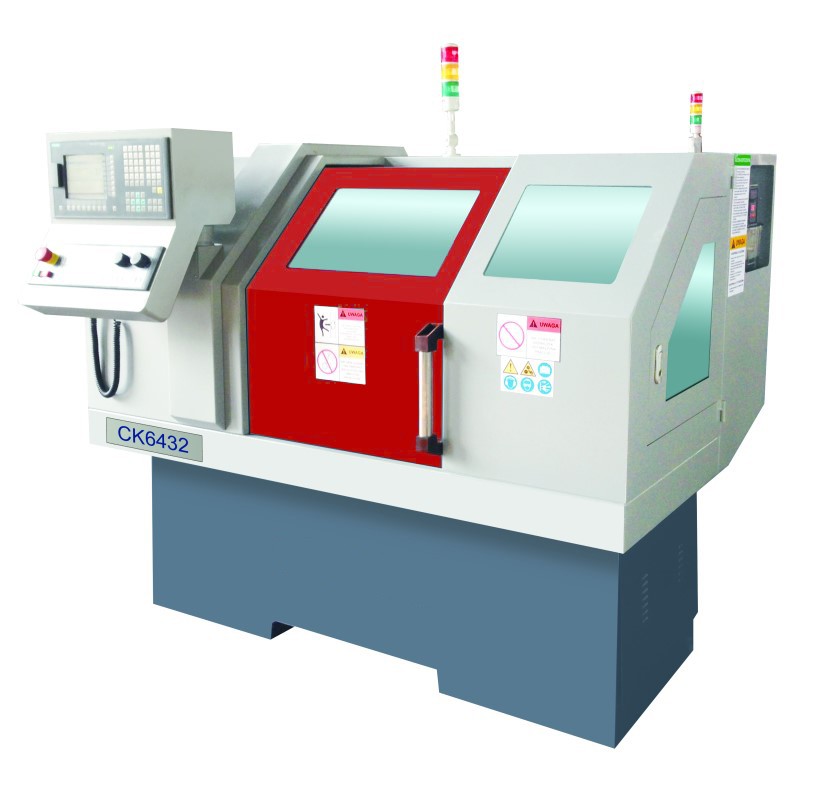

CK6432x500/750 | ||
加工范圍 | 床身上最大回轉直徑 | φ360 mm |
| 拖板上最大回轉直徑 | Φ150 mm | |
最大工件長度 | 500/750mm | |
導軌跨度 | 導軌跨度 | 260mm |
主 軸
| 主軸端部 | A2-6 |
主軸通孔直徑 | Φ60mm | |
主軸內孔錐度 | MT6 | |
卡盤 | 8” | |
主軸轉速范圍 | 150-2500rpm | |
進 給
| X軸行程 | 350mm |
Z軸行程 | 500/750mm | |
X/Z軸快移速度 | 4/7m/min | |
X/Z絲桿 | 2004/4006 | |
（排）刀架 | 刀架工位數 | 4 or 6 or 8，可選排刀 |
刀具最大截面 | 20X20mm | |
尾 座
| 尾座套筒行程 | 100mm |
尾座套筒直徑/錐度 | Φ50mm/MT4 | |
電 機
| 主電機功率 | 3.7kw |
冷卻泵功率 | 120w | |
機床尺寸 | 外形尺寸 | 1740/2000x1210x1650mm |
包裝尺寸 | 1960/2230x1410x1990mm | |
重 量
| 凈重 | 1275/1450KG |
毛重 | 1450/1600KG | |
