五軸加工中心ECO2-Ultra是在ECO2的基礎上，加配USW5五軸虛擬機床，五軸虛擬機床內的仿真軟件中具有與ECO2完全一至的3D模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到ECO2真實機床上上進行真實加工，實現V+PS的虛實結合五軸加工教學。
一、產品信息
五軸加工中心ECO2-Ultra是在ECO2的基礎上，加配USW5五軸虛擬機床，五軸虛擬機床內的仿真軟件中具有與ECO2完全一至的3D模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到ECO2真實機床上上進行真實加工，實現V+PS的虛實結合五軸加工教學。五軸加工中心ECO2-Ultra是在ECO2的基礎上，加配USW5五軸虛擬機床，五軸虛擬機床內的仿真軟件中具有與ECO2完全一至的3D模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到ECO2真實機床上上進行真實加工，實現V+PS的虛實結合五軸加工教學。
ECO2有高效率、高精度的特點，工件一次裝夾就可完成復雜的加工。

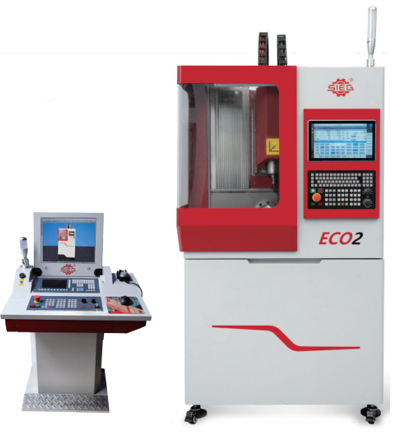

ECO2-Ultra 五軸仿真與加工一體機
二、結構特點
USW5五軸虛擬機床+ECO2五軸加工中心組合一體機
理虛實一體化教學
機械特點：
BC結構一體鑄床身
采用BT30自動換刀電主軸
采用臺灣品牌優質滾珠絲杠及導軌
8工位BT30圓盤刀庫
采用經濟型SIEG五軸系統，性價比高
復雜零件加工
三、產品細節
四、隨機附件
機床隨機附件表 | |||
序號 | 名稱 | 規格 | 數量 |
1 | 自定心虎鉗 | 1 | |
2 | 內六角扳手 | 3、4、5、6、8、10mm | 1 |
3 | 基準刀柄+基準刀 | BT30 | 1 |
4 | 加工刀柄 | BT30 | 4 |
5 | 拉釘 | 4 | |
6 | 彈簧夾頭 | ER25（4、6、8、10mm） | 4 |
7 | 加工刀具 | φ4、6、8、10mm | 4 |
8 | T型螺母 | 4 | |
9 | 刀柄扳手 | 2 | |
10 | 手脈 | 1 | |
11 | 冷卻水箱 | 1 | |
12 | 氣槍 | 1 | |
13 | 對刀儀 | 1 | |
14 | 使用說明書 | 1 | |
類別 | 項目 | 參數 | 單位 |
工作臺 | 工作臺尺寸 | 180 | mm |
最大載重 | 20 | kg | |
加工范圍 | X軸行程 | 370 | mm |
Y軸行程 | 180 | mm | |
Z軸行程 | 260 | mm | |
B軸擺動角度 | -110°~+90° | ° | |
C軸擺動角度 | 360 | ° | |
快速移動速度 | X、Y/Z軸 | 8000 | m/min |
B軸擺動速度 | 22 | rpm | |
C軸擺動速度 | 22 | rpm | |
主軸 | 主軸錐孔 | BT30 | |
主軸轉速 | 24000 | r/min | |
主軸功率 | 3.5 | Kw | |
刀庫 | 刀庫容量 | 8 | 把 |
最大刀具長度 | 110 | mm | |
最大刀具重量 | 3 | kg | |
精度 | X/Y/Z 軸定位精度 | 0.01 | mm |
B/C軸定位精度 | 40 | 角秒 | |
X/Y/Z 軸重復定位精度 | 0.005 | mm | |
B/C軸重復定位精度 | 20 | 角秒 | |
其它 | 機床重量 | 1100 | kg |
機床總功率 | 6.5 | KVA | |
機床外形尺寸 | 1300*1200*2400 | mm |
USW5參數：

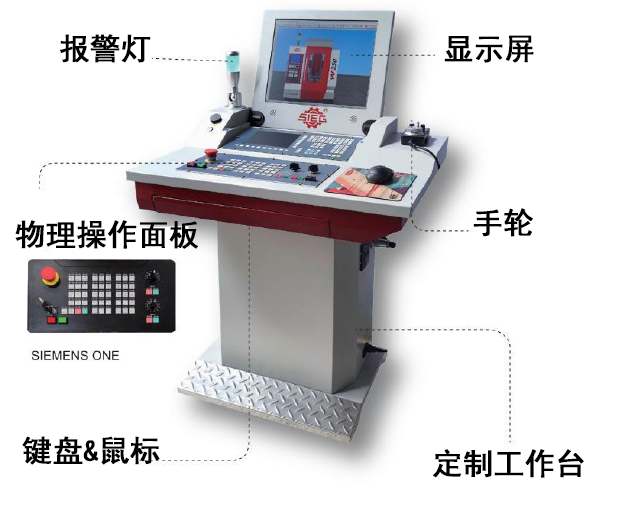

1、虛擬機其系統面板為五軸數控系統操作面板。操作面板尺寸：長400mm，寬280mm，鋁合金面板整體噴塑，布局與真實面板一致。
2、虛擬機面板主控部分采用內核為ARM?32位Cortex?-M3CPU，72MHz最大頻率，1.25DMIPS/MHz (Dhrystone2.1)的處理器來與上位機通訊，系統(芯片)由四部分組成：震蕩電路、復位電路、電源供電部分和燒錄程序電路。
3、虛擬機硬件面板與上位機通過USB進行通訊，通訊設備發送給上位機軟件進行相應動作的處理和反饋。系統按鍵理論響應時間小于20ms。
4、虛擬機硬件面板配備外置6軸獨立手輪，最小移動量為0.001mm, 通過系統與仿真系統協同控制機床模塊的運動。
5、虛擬機仿真加工時能夠輸出機床生產運行加工的聲音。
6、虛擬機能輸出仿真機床運行狀態，安裝在虛擬機上的三色燈同系統里面仿真機床三色燈狀態同步。
7、U虛擬機能夠?qū)崿F(xiàn)機床操作全過程的仿真和加工運行全環境的仿真，能夠仿真機床的操作過程（機床上電、手動回參考點、手輪操作對刀、設定刀長和坐標系需包含仿真數控系統的設定界面、程序輸入需包含仿真數控系統的輸入界面）、加工過程、程序運行前的軌跡查看等。
8、操作過程的仿真：包括機床上電斷電、急停報警的解除、機床自動門開關、毛坯定義、夾具打表校正、工件裝夾后敲平、基準對刀、安裝刀具、撞刀后斷刀效果（刀具折斷模型顯示）。
