一、產品信息

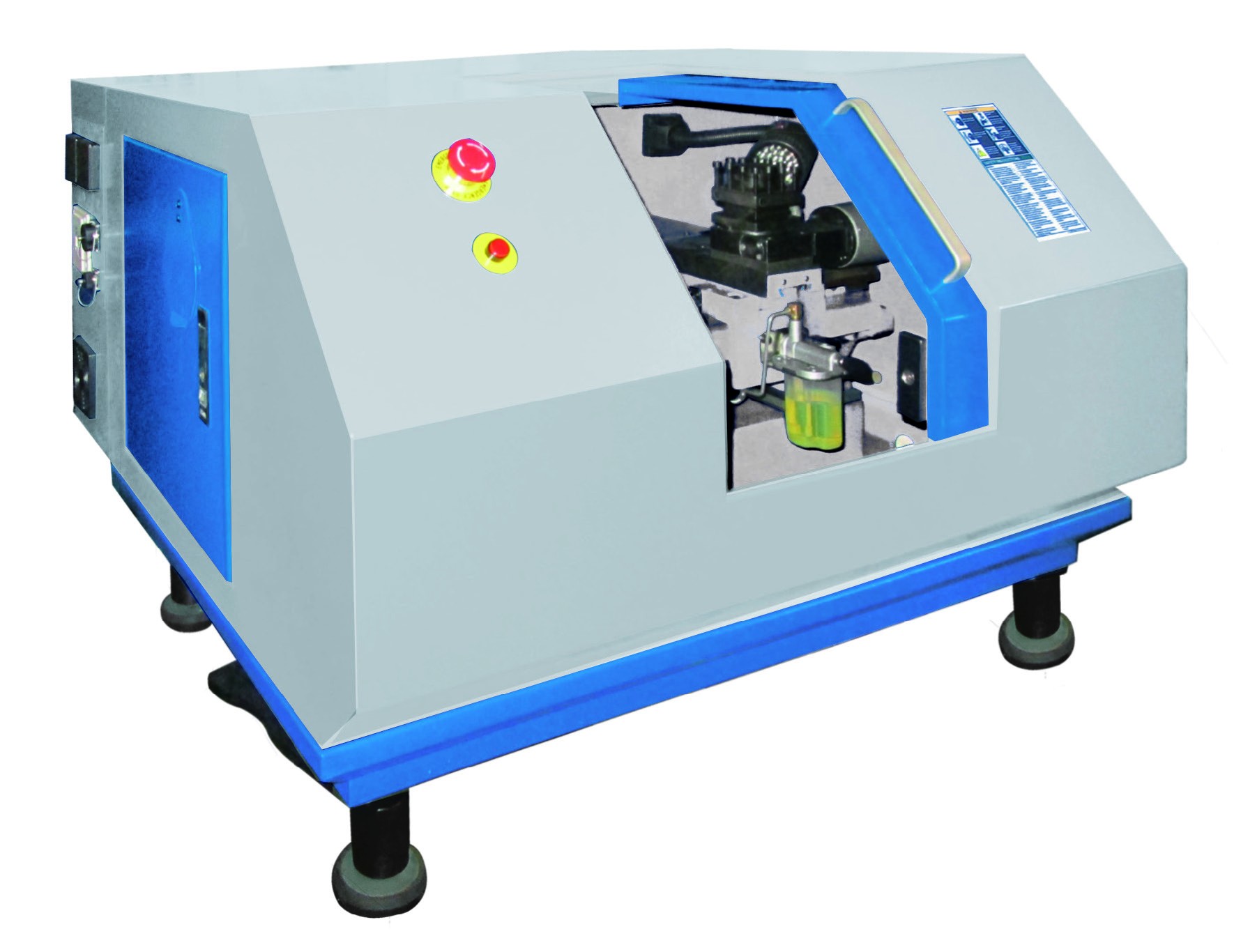

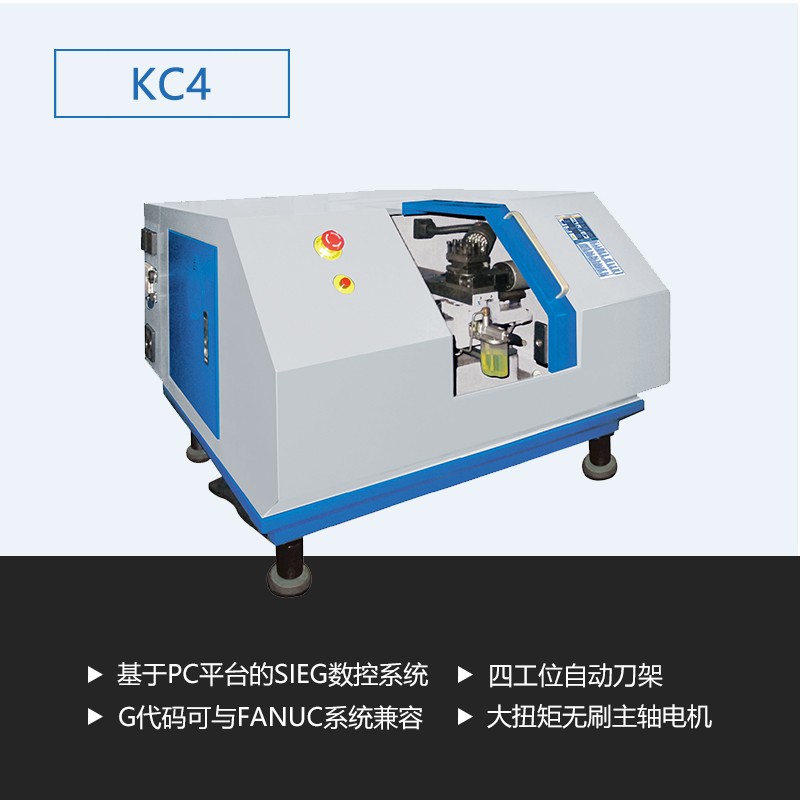

De4 Eco數控車床（原型號：KC4）
De4 Eco（原型號：KC4）是一款經濟型的數控車床，以極低的投資成本為客戶提供極高的產品產量，高效率無刷主軸電機，鑄鐵結構，保證了剛性最大，車削精度最高。先進的數控軟件可在最短的時間內加工出高品質的零件，不僅可以加工圓柱表面，也可以鏜、開槽、切割等，由普通電腦控制，操作簡便，價格適中，采用基于PC控制的SIEG高級控制器，是目前市場極具性價比的小型數控車床。
配置：
De4 Eco只含裸機、隨機附件及SIEG系統，SIEG系統需搭配電腦使用，用戶需自備電腦。

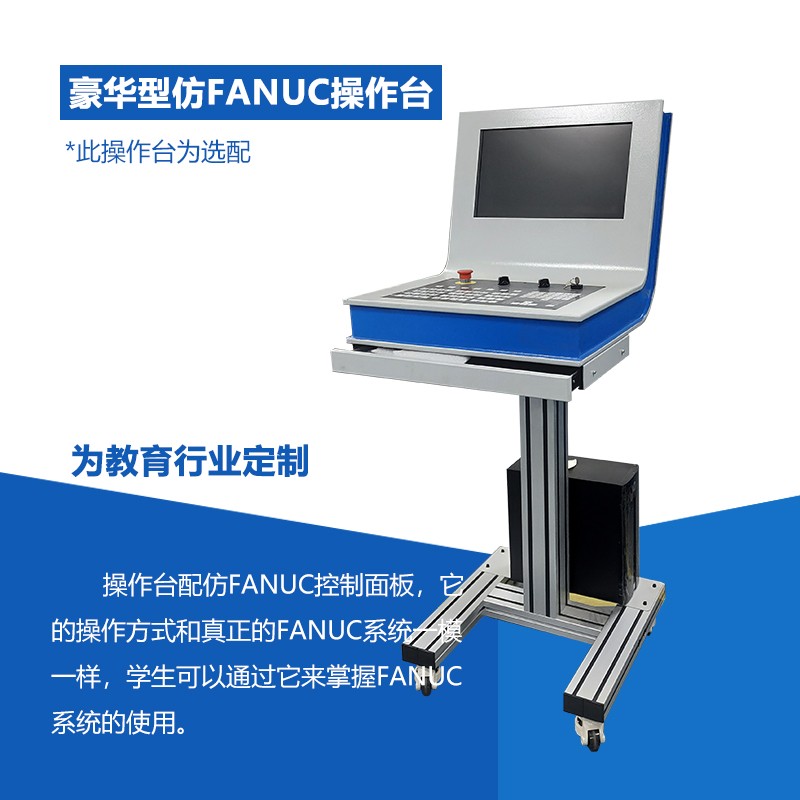

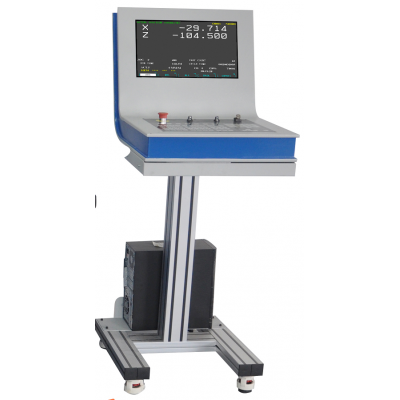

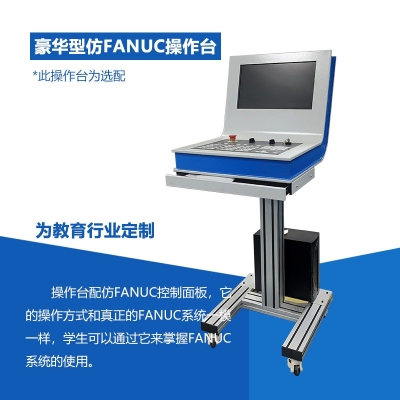

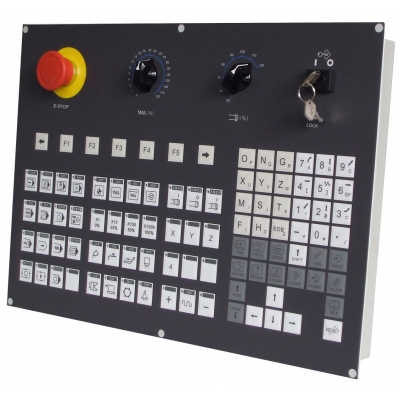

可選配豪華仿Fanuc工作臺代替電腦
De4 Eco清單 | |||
序號 | 品名 | 數量 | 備注 |
1 | 數控車床De4 Eco | 1 | |
2 | SIEG系統 | 1 | |
3 | 隨機附件 | 1 | 見隨機附件清單 |

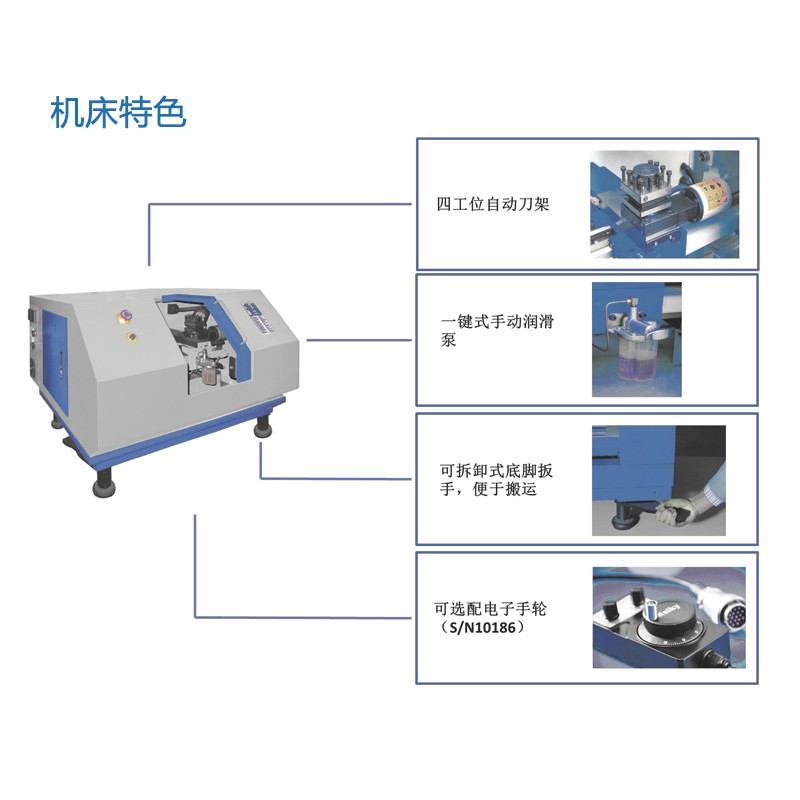

二、產品特色
■ 基于PC平臺的數控系統，可靠性高，操作簡便
■ 精選優質材料鑄造，結構緊湊
■ 通過以太網口與計算機連接
■ 高強度鑄造硬軌
■ G代碼可與FANUC兼容
■ 臺灣制造滾珠絲桿
■ 安全可靠的全防護罩殼
無刷電機：
1、具有傳統直流電機的優點，同時又取消了碳刷、滑環結構
2、可以低速大功率運行，可以省去減速機直接驅動大的負載
3、體積小、重量輕、出力大
4、轉矩特性優異，中、低速轉矩性能好，啟動轉矩大，啟動電流小
5、無級調速，調速范圍廣，過載能力強
6、效率高，電機本身沒有勵磁損耗和碳刷損耗，消除了多級減速耗
7、可靠性高，穩定性好，適應性強，維修與保養簡單
8、耐顛簸震動，噪音低，震動小，運轉平滑，壽命長
三、隨機附件
序號 | 品名 | 型號 | 規格 | 數量 |
1 | 數控車床 | KC4 | 1 | |
2 | 使用說明書 | KC4 | 1 | |
3 | 資料光盤 | SIEG TURNING | 1 | |
4 | 雙頭板手 | 8*10、12*14 | 各1 | |
5 | 內六角扳手 | 2、2.5、3、4 | 各1 | |
6 | 呆頂尖 | KC60321/KC60219 | MT2.MT3 | 各1 |
7 | 網線 | 3M | 1 | |
8 | 卡盤反爪 | 與實際卡盤配套 | 1套 | |
9 | 卡盤鑰匙 | 與實際卡盤配套 | 1 | |
10 | 玻璃熔絲管 | φ5×20 (110V配15A保險絲，230V配10A保險絲) | 1 | |
11 | 工具箱 | 1 |
四、SIEG系統

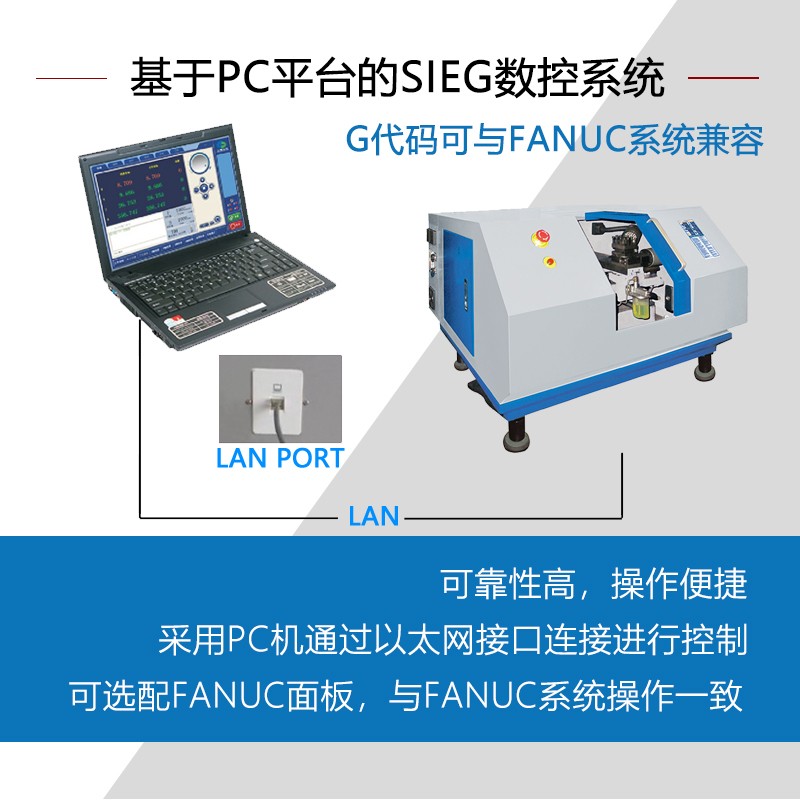

操作系統采用由西馬特自行研發的基于PC平臺的SIEG數控系統,系統可靠性高，操作簡單。通過以太網與計算機鏈接，G代碼可與FANUC系統兼容。

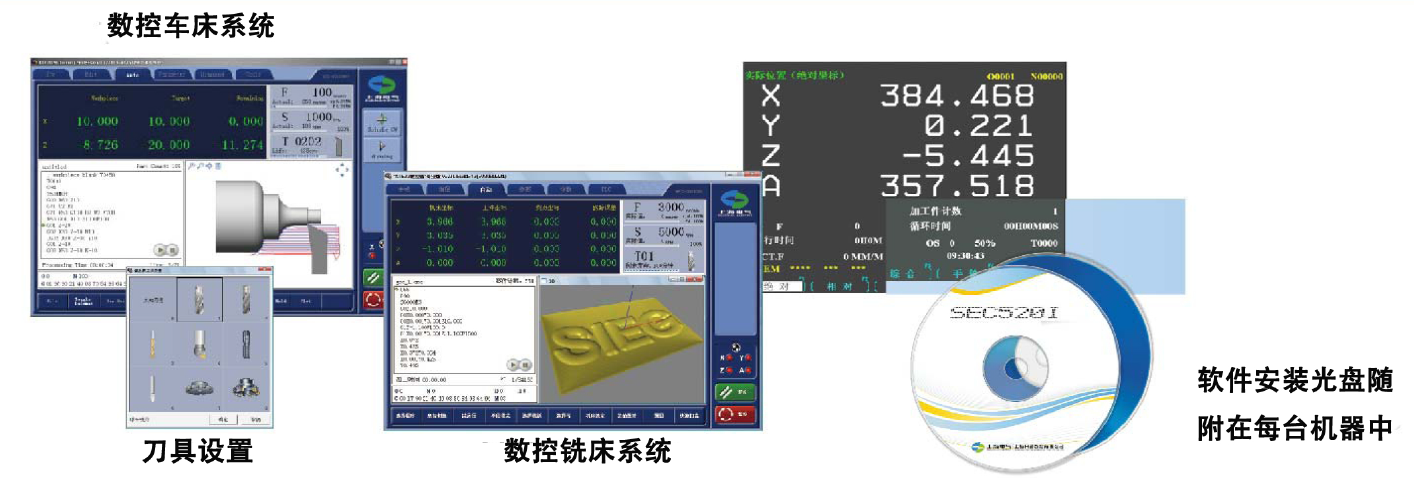

SIEG是一款基于電腦控制的數控系統。軟件光盤隨機附送，將電腦和機器使用網線連接，然后將軟件光盤裝載到光驅，安裝軟件，設置好參數之后，即可開始加工。
特點:
1、可選多語言操作界面，如英語、法語、德語等等。
2、可識別G代碼程序，可手動編寫小程序，封閉循環，子程序等等。并且全部可適用于Fanuc系統。
3、提供多I/O接口，擴展性強，支持在線梯形圖編程。
4、支持自動換刀和刀具磨損管理。
5、支持雙向螺距誤差補償
規格參數
加工范圍 | 車床最大回轉直徑 | 200mm |
滑板上面最大回轉直徑 | 100mm | |
兩頂尖的距離 | 380mm | |
主軸 | 卡盤規格 | 100mm |
主軸轉速 | 100-3000r/min | |
主軸通孔 | 20mm | |
主軸規格 | MT3 | |
主軸電機功率 | 500W | |
進給軸 | X軸行程 | 75mm |
Z軸行程 | 280mm | |
最大移動速度 | 2000mm/min | |
進給電機 | X:1.35Nm Z:3.1Nm | |
刀架 | 刀位數 | 4 |
刀具尺寸(4把外刀） | 8×8mm | |
尾座 | 尾座套筒錐度 | MT2 |
套筒直徑 | 22mm | |
套筒行程 | 50mm | |
精度 | 定位精度 | 0.015mm |
重復定位精度 | 0.01mm | |
其他 | 電源 | 230V or 380V |

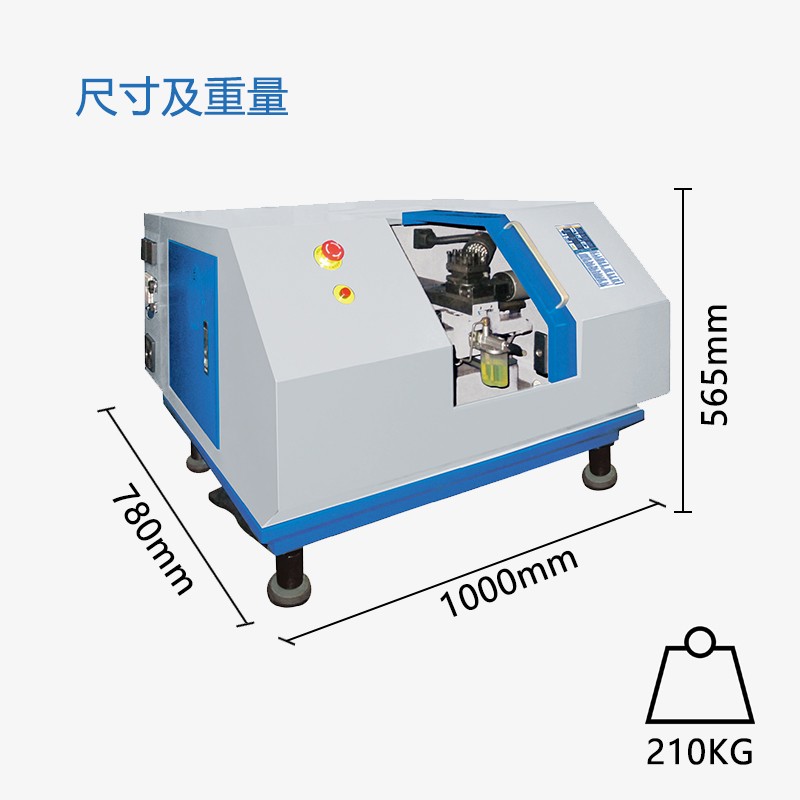

機床重量（凈重/毛重） | 210/250kg | |
機床尺寸 | 1000×780×565mm | |
包裝尺寸 | 1200×940×770mm |
